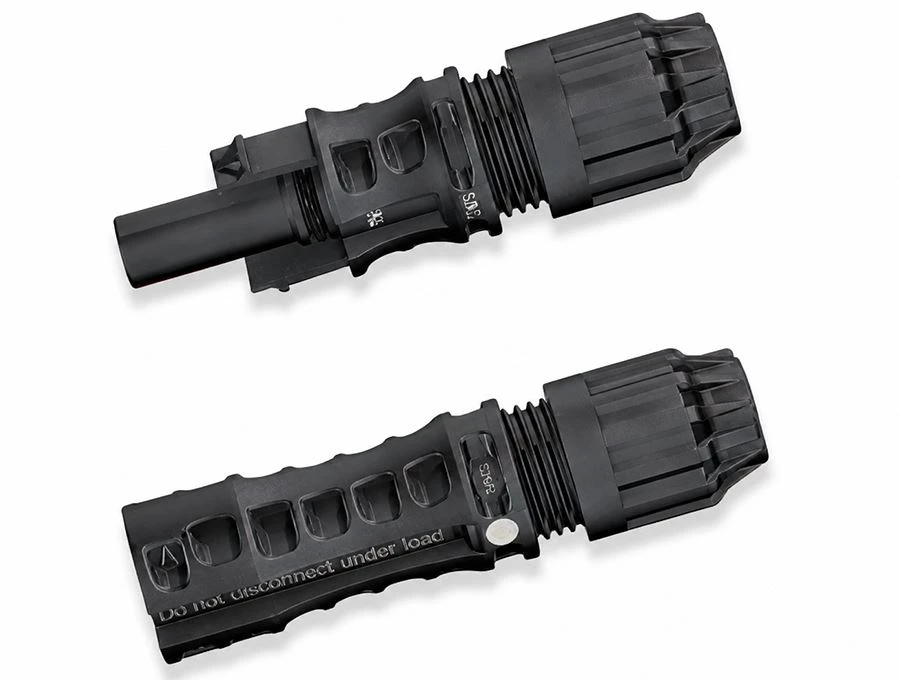

Característiques clau
Classificat per a sistemes fotovoltaics de 1500 V CC
Certificats IEC, UL, JET i TÜV
Tecnologia de contacte MULTILAM per a una connexió estable i de baixa{0}}resistència
Protecció IP65 i IP68 quan s'acoble
Apte per a entorns exteriors durs
Compatible amb sistemes de connectors estàndard de la sèrie MC4
Admet la instal·lació de camp i les solucions de cable-premuntades
Contactes de coure estanyat per a una conductivitat fiable i resistència a la corrosió
Carcassa d'aïllament de PC/PA ignífuga-
Aplicacions típiques
Aquest connector és adequat per a una àmplia gamma de punts de connexió solar DC, incloent:
Sistemes fotovoltaics residencials a les cobertes
Instal·lacions solars comercials i industrials
Centrals d'energia solar-a terra
Projectes fotovoltaics a -utilitat
Caixes de combinació solar i cablejat de corda
Extensions de cable fotovoltaic i connexions de derivació
Arnes de cables solars pre-muntats
Guia de selecció
Trieu la versió del connector segons la secció transversal del cable-i el corrent de funcionament del vostre sistema fotovoltaic.
| Mida del cable | Referència AWG | Corrent nominal recomanat |
| 2,5 mm² | 14 AWG | 39A |
| 4,0 mm² | 12 AWG | 45A |
| 6,0 mm² | 10 AWG | 53A |
| 10,0 mm² | 8 AWG | 69A |
Per als sistemes fotovoltaics de 1.500 V, confirmeu que el connector, el cable i els altres components del costat de CC-tenen la mateixa tensió del sistema. Durant la instal·lació s'han d'utilitzar les eines de crim adequades per mantenir un rendiment estable de contacte i una protecció de segellat.
Notes d'instal·lació
Utilitzeu la matriu de crim i la mida del cable correctes per a cada tipus de connector. Assegureu-vos que el connector estigui completament bloquejat després de l'aparellament i que els components de segellat estiguin ben muntats abans d'utilitzar-los a l'exterior. Per a projectes a gran-escala, els arnes de cables-premuntats poden ajudar a millorar l'eficiència de la instal·lació i reduir els-errors de cablejat al lloc.
Especificacions tècniques
| Item | Especificació |
|---|---|
| Sistema de connectors | Ø4 mm |
| Tensió nominal | 1500 V CC (TÜV / UL / JET) |
| Corrent nominal | 39A (2,5 mm²/14 AWG) |
| 45 A (4,0 mm²/12 AWG) | |
| 53A (6,0 mm²/10 AWG) | |
| 69A (10,0 mm²/8 AWG) | |
| Tensió nominal d'impuls | 16 kV |
| Interval de temperatura ambient | -40 graus a +85 graus |
| Temperatura màxima de funcionament | +115 grau |
| Grau de protecció, Mated | IP65, IP68 (1 hora a 1 m) |
| Grau de protecció, sense aparellament | IP2X |
| Classificació d'inflamabilitat | UL94-V0 |
| Sobretensió/Grau de contaminació | CAT III/3 |
| Resistència de contacte | Menor o igual a 0,2 mΩ |
| Classe de seguretat | Classe II |
| Sistema de contacte | MULTILAM |
| Mètode de terminació | Crimpar |
| Material de contacte | Coure, estany- |
| Material d'aïllament | PC/PA |
